Bài tập Macro 2 .



O0051  ;
G21 G40 G49 G15 G80  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
T1 M6  ;   ( Dao phay ngón Φ16 )
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
S1000 M3  ;
M8  ;
Z50.  ;
Z10.  ;
Z5.  ;
X-60. Y-60.  ;
G1 Z0. F80  ;
#102 = - 0.5  ;   ( Đặt biến #102 là Z )
WHILE [ #102 GE -3. ] DO 1  ;   ( Điều kiện chung để thực hiện vòng lặp )
G1 Z#102 F100  ;
G41 G1 D1 X-35. Y-55. F150  ;
Y25.  ;
X-25. Y35.  ;
X19.  ;
G2 X35. Y19. R16.  ;
G1 Y-20.  ;
X15. Y-35.  ;
X-25.  ;
G2 X-35. Y-25. R10.  ;
G1 Y-20.  ;
G3 X-50. Y-50. R15.  ;
G40 G1 X-60. Y-60.  ;
#102 = #102 - 0.5  ;   ( Biểu thức tính điều kiện )
END 1  ;   ( Kết thúc điều kiện chung )
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T2 M6  ;   ( Mũi khoan tâm Φ3 )
G90 G54 G0 X0. Y0.  ;
G43 H2 Z100.  ;
S500 M3  ;
M8  ;
Z50.  ;
Z10.  ;
G98 G81 Z-2. R2. F60  ;
G80  ;
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T3 M6  ;   ( Mũi khoan Φ5 )
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
S800 M3  ;
Z50.  ;
Z10.  ;
G98 G83 Z-2. R3. Q0.5 F80  ;
G80  ;
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T1 M6  ;
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
S1000 M3  ;
M8  ;
Z50.  ;
Z10.  ;
G1 Z5. F80  ;
Z0.  ;
#103 = - 0.5  ;   ( Đặt biến #103 là Z )
N10  ;   ( Câu lệnh trống bắt đầu gia công đến khi đạt được điều kiện chung )
G90 G1 Z#103 F100  ;
G91 G1 X-7.  ;
G3 I7.  ;
G1 X7.  ;
#103 = #103 - 0.5  ;   ( Biểu thức tính điều kiện )
IF [ #103 GE -3. ] GOTO 10  ;   ( Điều kiện chung để thực hiện vòng lặp )
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
M30  ;
%

Read More

Bài tập Macro 1 .



O0050  ;

G21 G40 G49 G80 G15  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

T1 M6  ;   ( Dao phay ngón  Φ16 )

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

S1000 M3  ;

M8  ;

Z50.  ;

Z10.  ;

Z5.  ;

X-60. Y-60.  ;

G1 Z0. F80  ;

#101 = - 0.5  ;   ( Gán biến #101 là Z )

N40  ;  ( Câu lệnh trống bắt đầu gia công đến khi đạt được điều kiện chung )

G1 Z#101 F100  ;

G41 G1 D1 X-35. Y-55. F150  ;

Y25.  ;

G2 X-25. Y35. R10.  ;

G1 X25.  ;

X35. Y25.  ;

Y15.  ;

X0.  ;

G3 X0. Y-15. R15.  ;

G1 X35.  ;

Y-25.  ;

X25. Y-35.  ;

X-25.  ;

G2 X-35. Y-25. R10.  ;

G1 Y-20.  ;

G3 X-50. Y-50. R15.  ;

G40 G1 X-60. Y-60.  ;

#101 = #101 - 0.5  ;   ( Biểu thức tính điều kiện )

IF [ #101 GE -3. ] GOTO 40  ;   ( Điều kiện chung để thực hiện vòng lặp )

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

Read More

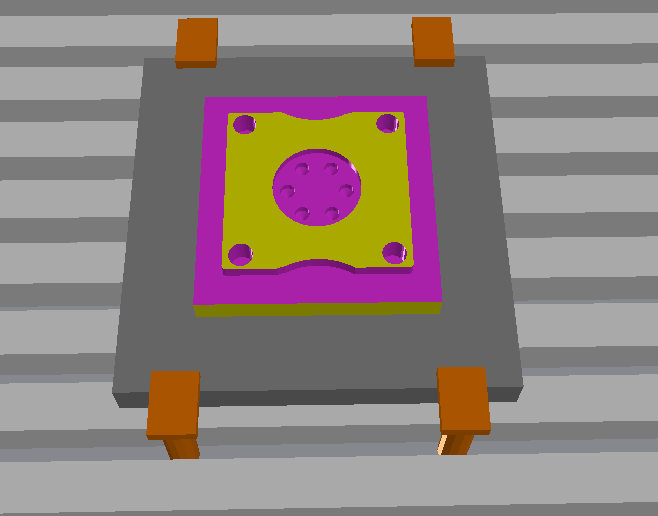

Bài tập 4 .



%
O0003  ;
G21 G40 G49 G80 G15  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
T1 M6  ;   ( Dao phay ngón Φ16 )

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

S1000 M3  ;

M8  ;

Z50.  ;

Z10.  ;

Z2.  ;

X-60. Y-60.  ;

G1 Z0. F80 ;

M98 P100040  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T2 M6  ;   ( Mũi khoan tâm Φ3 )

G90 G54 G0 X0. Y0.  ;

G43 H2 Z100.  ;

S500 M3  ;

M8  ;

Z50.  ;

Z10.  ;

G98 G81 Z-1.5 R3. F60  ;

G16 X10. Y0.  ;

Y60.  ;

Y120.  ;

Y180.  ;

Y240.  ;

Y300.  ;

G15  ;

G80  ;

G90 G0 Z20.  ;

G90 G54 G0 X0. Y0.  ;

X-25. Y25.  ;

G98 G81 Z-1.5 R3. F60  ;

X25.  ;

Y-25.  ;

X-25.  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T3 M6  ;   ( Mũi khoan Φ5 )

G90 G54 G0 X0. Y0.  ;

G43 H3 Z100.  ;

S800 M3 ;

M8 ;

Z50.  ;

Z10.  ;

G98 G83 Z-2. R3. Q1. F80  ;

X-25. Y25.  ;

X25.  ;

Y-25.  ;

X-25.  ;

G80  ;

G90 G0 Z20.  ;

G90 G54 X0. Y0.  ;

G16 X10. Y0.  ;

G98 G83 Z-10.5 Q1. R3. F80  ;

Y60.  ;

Y120.  ;

Y180.  ;

Y240.  ;

Y300.  ;

G15  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T4 M6  ;   ( Dao phay ngón Φ6 )

G90 G54 G0 X0. Y0.  ;

G43 H4 Z100.  ;

S1000 M3  ;

M8  ;

Z50.  ;

Z10.  ;

Z5.  ;

X-25. Y25. ;

G1 Z2. F80  ;

M98 P020042  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1 ;

T1 M6  ;

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

S1000 M3  ;

M8  ;

Z50.  ;

Z10.  ;

Z5.  ;

G1 Z0. F80  ;

M98 P060041  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

O0040  ;   ( Gia công biên dạng chi tiết )

G91 G1 Z-0.5 F100  ;

G90 G41 G1 D1 X-35. Y-55.  F200  ;

Y29.  ;

G2 X-30. Y34. R5.  ;

G1 X-12.  ;

G3 X12. Y34. R20.  ;

G1 X30.  ;

G2 X35. Y29. R5.  ;

G1 Y-29.  ;

G2 X30. Y-34. R5.  ;

G1 X12.  ;

G3 X-12. Y-34. R20.  ;

G1 X-30.  ;

G2 X-35. Y-29. R5.  ;

G1 Y-25.  ;

G3 X-55. Y-55. R20.  ;

G40 G1 X-60. Y-60.  ;

M99  ;

O0042  ;   ( Dịch chuyển dao gia công theo hàng và cột )

M98 P020043  ;

G91 X-100. Y-50.  ;

M99  ;

O0043  ;   ( Dịch chuyển dao gia công theo hàng )

G91 G1 Z-2.  ;

M98 P220044  ;

G91 G1 Z13.  ;

X50.  ;

M99  ;

O0044  ;   ( Nội suy đường tròn Φ8 )

G91 G1 Z-0.5 F100  ;

X-1.  ;

G3 I1.  ;

G1 X1.  ;

M99  ;

O0041  ;   ( Nội suy đường tròn Φ30 )

G91 G1 Z-0.5 F100  ;

X-7.  ;

G3 I7.  ;

G1 X7.  ;

M99  ;

Read More

Hướng dẫn tải SSCNC 7.2.5.2 . ( LƯƠNG HẢI CHUNG )



( Lưu ý trước khi tải : Tắt hết tường lửa ( trong Control Panel ) + Tắt Windows Security ( bấm Windows Security --> Vô mục Virut and threat protection --> Manage setting --> OFF hết 4 mục ) . Sau khi tải xong 1 File Rus và bộ cài SSCNC , mình khuyên các bạn nên tắt WIFI rồi hãy tiếp tục quá trình cài đặt . Sau khi cài đặt hoàn tất , mở WFI và ON lại các mục tường lửa sử dụng bình thường nha )

Chúc các bạn thành công !

Read More

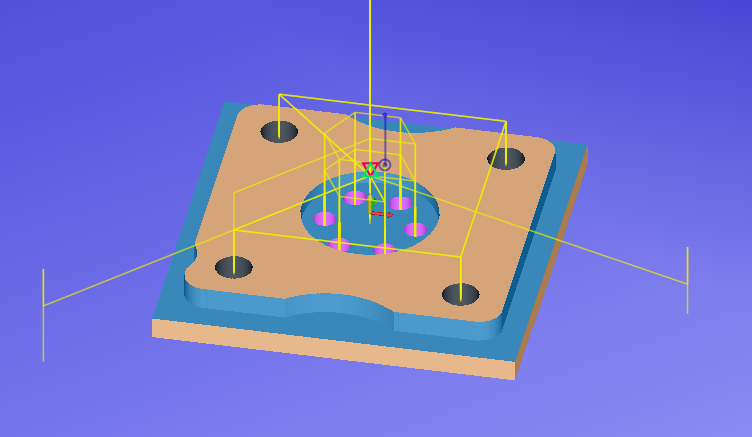

Bài tập 3 .



%

O0003  ;

G21 G40 G49 G80 G15  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

T1M6  ;   ( Dao phay ngón Φ16 )

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

S1000 M3  ;

M8  ;

G1 Z50. F90  ;

Z10.  ;

Z2.  ;

X-60. Y-60.  ;

G1 Z0. F80  ;

M98 P0005 L10  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T2M6  ;   ( Mũi khoan tâm Φ3 )

G90 G54 G0 X0. Y0.  ;

G43 H2 Z100.  ;

S500 M3  ;

M8  ;

Z50.  ;

Z10.  ;

G98 G81 Z-1.5 F60  ;

G16 X10. Y0.  ;

Y60.  ;

Y120.  ;

Y180.  ;

Y240.  ;

Y300.  ;

G15  ;

G80  ;

G90 G0 Z10.  ;

G90 G54 G0 X0. Y0.  ;

X-25. Y25.  ;

G98 G81 Z-1.5 F60  ;

X25.  ;

Y-25.  ;

X-25.  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T3M6  ;   ( Mũi khoan Φ5 )

G90 G54 G0 X0. Y0.  ;

G43 H3 Z100.  ;

S800 M3  ;

M8  ;

Z50.  ;

Z10.  ;

G98 G83 Z-2. R3. Q0.5 F80  ;

X-25. Y25.  ;

X25.  ;

Y-25.  ;

X-25.  ;

G80  ;

G90 G0 Z20.  ;

G90 G54 X0. Y0.  ;

G16 X10. Y0.  ;

G98 G83 Z-12. Q1.5 R3. F80  ;

Y60.  ;

Y120.  ;

Y180.  ;

Y240.  ;

Y300.  ;

G15  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T4M6  ;   ( Dao phay ngón Φ6 )

G90 G54 G0 X0. Y0.  ;

G43 H4 Z100.  ;

S1000 M3  ;

G1 Z50. F90  ;

Z10.  ;

Z2.  ;

M8  ;

X-25. Y25.  ;

M98 P0007 L2  ;

G91 G1 X-100. Y-50.  ;

M98 P0007 L2  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T1M6  ;

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

S1000 M3  ;

M8  ;

G1 Z50. F90  ;

Z10.  ;

Z2.  ;

Z0. F80  ;

M98 P0009 L6  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

O0005  ;   ( Gia công biên dạng chi tiết )

G91 G1 Z-0.5 F120  ;

G90 G1 D1 G41 X-35. Y-55. F200  ;

Y29.  ;

G2 X-30. Y34. R5.  ;

G1 X-12.  ;

G3 X12. Y34. R20.  ;

G1 X30.  ;

G2 X35. Y29. R5.  ;

G1 Y-29.  ;

G2 X30. Y-34. R5.  ;

G1 X12.  ;

G3 X-12. Y-34. R20.  ;

G1 X-30.  ;

G2 X-35. Y-29. R5.  ;

G1 Y-15.  ;

G3 X-57. Y-57. R25.  ;

G40 G1 X-60. Y-60.  ;

M99  ;

O0007  ;   ( Gia công lỗ Φ8 )

G91 G1 Z-2. F80  ;

M98 P0008 L22  ;

G91 G1 Z13.  ;

X50.  ;

M99  ;

O0008  ;   ( Nội suy đường tròn , số lần ăn dao xuống )

G91 G1 Z-0.5 F120  ;

X-1.  ;

G3 I1.  ;

G1 X1.  ;

M99  ;

O0009  ;   ( Gia công lỗ Φ30 )

G91 G1 Z-0.5 F120  ;

X-7.  ;

G3 I7.  ;

G1 X7.  ;

M99  ;

Read More

Bài tập 2 .



%

O0002  ;

G21 G40 G49 G80 G15  ;

T1M6  ;   ( Dao phay ngón Φ16 )

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

Z50.  ;

Z10.  ;

Z2.  ;

S1000 M3  ;

M8  ;

X-60. Y-60.   ;

G1 Z0. F100  ;

M98 P0005 L6  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T2M6  ;   ( Mũi khoan tâm Φ3 )

G90 G54 G0 X0. Y0.  ;

G43 H2 Z100.  ;

Z50.  ;

Z10.  ;

Z2. ;

S500 M3  ;

M8  ;

X0. Y28.  ;

G98 G81 Z-4.5 R3. F60  ;

Y-28.  ;

G80  ;

X-25. Y15.  ;

G98 G81 Z-1.5 R3. F60  ;

X25.  ;

Y-15.  ;

X-25.  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M1  ;

T3M6  ;   ( Mũi khoan Φ8 )

G90 G54 G0 X0. Y0.  ;

G43 H3 Z100.  ;

Z50.  ;

Z10.  ;

Z2.  ;

S800 M3  ;

M8  ;

X0. Y28.  ;

G98 G83 Z-11. Q1.5 R3. F80  ;

Y-28.  ;

X-25. Y15.  ;

X25.  ;

Y-15.  ;

X-25.  ;

G80  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;



 M1  ;



T4M6  ;   ( Dao phay ngón Φ12 )

G90 G54 G0 X0. Y0.  ;

G43 H4 Z100.  ;

Z50.  ;

Z10.  ;

Z2.  ;

S1000 M3  ;

M8  ;

X0. Y28.  ;

G1 Z-3. F100  ;

M98 P0006 L2  ;

G90 G0 Z20.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%





O0005 ;   ( Gia công biên dạng chi tiết )

G91 G1 Z-0.5 F150 ;

G90 G1 G41 D1 X-34. Y-55. F200 ;

Y34. ;

X0. Y5. ,R12. ;

X34. Y34. ;

Y-34. ;

X0. Y-5. ,R12. ;

X-34. Y-34. ;

Y-20. ;

G3 X-58. Y-58. R20. ;

G40 G1 X-60. Y-60. ;

M99 ;

O0006 ;   ( Gia công lỗ Φ16 )

M98 P0007 L15 ;

G90 G1 Z5. ;

X0. Y-28. ;

Z-3. ;

M99 ;

O0007 ;   ( Nội suy đường tròn , số lần dao ăn xuống )

G91 G1 Z-0.5 F150 ;

X-2. ;

G3 I2. ;

G1 X2. ;

M99 ;

Read More

Hướng dẫn căn bản sử dụng Chương trình con ( DayCNC ) .



Read More

Bài tập 1 .



%
O0001  ;
G21 G40 G49 G80 G15  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
T1M6  ;   ( Dao phay ngón Φ16 )
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
M8  ;
S1000 M3  ;
Z50.  ;
Z10.  ;
Z5.  ;
G0 X-60. Y-60.  ;
G1 Z0. F100  ;
M98 P0005 L6  ;
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T2M6  ;   ( Mũi khoan tâm Φ3 )
G90 G54 G0 X0. Y0.  ;
G43 H2 Z100.  ;
M8  ;
S500 M3  ;
Z50.  ;
Z10.  ;
G98 G81 Z-1.5 R3. F60  ;
G80  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T3M6  ;   ( Mũi khoan Φ12 )
G90 G54 G0 X0. Y0.  ;
G43 H3 Z100.  ;
M8  ;
S800 M3  ;
Z50.  ;
Z10.  ;
G98 G83 Z-2. R3. Q0.5 F80  ;
G80  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;

M1  ;

T1M6  ;
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
M8  ;
S1000 M3  ;
Z50.  ;
Z10.  ;
Z2.  ;
G1 Z0. F100  ;
M98 P0006 L6  ;
G90 G0 Z20.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
M30  ;
%



O0005  ;   ( Chương trình con gia công biên dạng )
G91 G1 Z-0.5 F200  ;
G90 G41 G1 D1 X-35. Y-50.  ;
Y25.  ;
X-25. Y35.  ;
X19.  ;
G2 X35. Y19. R16.  ;
G1 Y-20.  ;
X15. Y-35.  ;
X-25.  ;
G2 X-35. Y-25. R10.  ;
G1 Y-15.  ;
G3 X-55. Y-55. R15.  ;
G40 G1 X-60. Y-60.  ;
M99  ;



O0006  ;   ( Chương trình con gia công lỗ Φ30 )
G91 G1 Z-0.5 F150  ;
X-7.  ;
G3 I7.  ;
G1 X7.  ;
M99  ;

Read More

Bài tập 5 .



%
O0005  ;
G21 G40 G49 G80 G15  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
T1M6  ;
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
Z50.  ;
Z10.  ;
Z5.  ;
X-60. Y-60.  ;
Z2.  ;
M8  ;
S1000 M3  ;
G1 Z0. F100  ;
Z-3.  ;
G41 D1 X-35. Y-55. F200  ;
Y25.  ;
G2 X-25. Y35. R10.  ;
G1 X25.  ;
X35. Y25.  ;
Y15.  ;
X0.  ;
G3 X0. Y-15. R15.  ;
G1 X35.  ;
Y-25.  ;
X25. Y-35.  ;
X-25.  ;
G2 X-35. Y-25. R10.  ;
G1 Y-15.  ;
G3 X-55. Y-55. R20.  ;
G40 G1 X-60. Y-60.  ;
M5  ;
M9  ;
G91 G28 Z0.  ;
G28 X0. Y0.  ;
M30  ;
%

Read More

Bài tập 4 .



%
O0004  ;
G21 G40 G15 G49 G80  ;
T1M6  ;
G90 G54 G0 X0. Y0.  ;
G43 H1 Z100.  ;
Z50.  ;

Z10.  ;

Z5.  ;
X-60. Y-60.  ;
Z2.  ;

S1000 M3  ;

M8  ;

G1 Z0. F100  ;
Z-5.  ;

G41 D1 X-37. Y-55. F200 ;
Y0.  ;
X-18.5 Y32.04  ;
X18.5  ;
X37. Y0.  ;
X18.5 Y-32.04  ;
X-18.5  ;
X-37. Y0.  ;
X-27.75 Y16.02  ;
G3 X-55. Y-55. R15.  ;
G40 G1 X-60. Y-60.  ;

M9  ;

M5  ;
G91 G28 Z0.  ;
G91 G28 X0. Y0.  ;
M30  ;
%

Read More

Hướng dẫn mở đầu căn bản ( DayCNC ) .



Read More

Hướng dẫn mở đầu căn bản ( DayCNC ) .

Read More

Hướng dẫn bù dao G41 , G42 ( DayCNC ) .



Read More

Bài tập 3 .



%

O0003  ;

G21 G40 G15 G49 G80  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

T1M6  ;

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

Z50.  ;

Z10.  ;

Z5.  ;

X-20. Y-20.  ;

Z2.  ;

S1000 M3  ;

M8  ;

G1 Z0. F100  ;

Z-5.  ;

G41 D1 X5. Y-15. F200  ;

Y50.  ;

G2 X15. Y60. R10.  ;

G1 X85. Y60.  ;

X85. Y40.  ;

X75. Y40.  ;

G3 X75. Y25. R7.5  ;

G1 X85. Y25.  ;

Y15.  ;

X65. Y5.  ;

X5.  ;

Y10.  ;

G3 X-15. Y-15. R10.  ;

G40 G1 X-20. Y-20.  ;

M9  ;

M5  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

Read More

Bài tập 2 .

%

O0002  ;

G21 G40 G49 G15 G80  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

T1M6  ;

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

Z50.  ;

Z10.  ;

Z5.  ;

X-25. Y-25.  ;

Z2.  ;

M8  ;

S1000 M3  ;

G1 Z0. F100  ;

Z-1.  ;

G41 D1 X0. Y-15. F200  ;

Y50.  ;

G2 X20. Y70. R20.  ;

G1 X115.  ;

X140. Y55.  ;

Y0.  ;

X90.  ;

Y25.  ;

G3 X50. Y25. R20.  ;

G1 Y0.  ;

X0.  ;

Y15.  ;

G3 X-20. Y-20. R10.  ;

G40 G1 X-25. Y-25.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

Read More

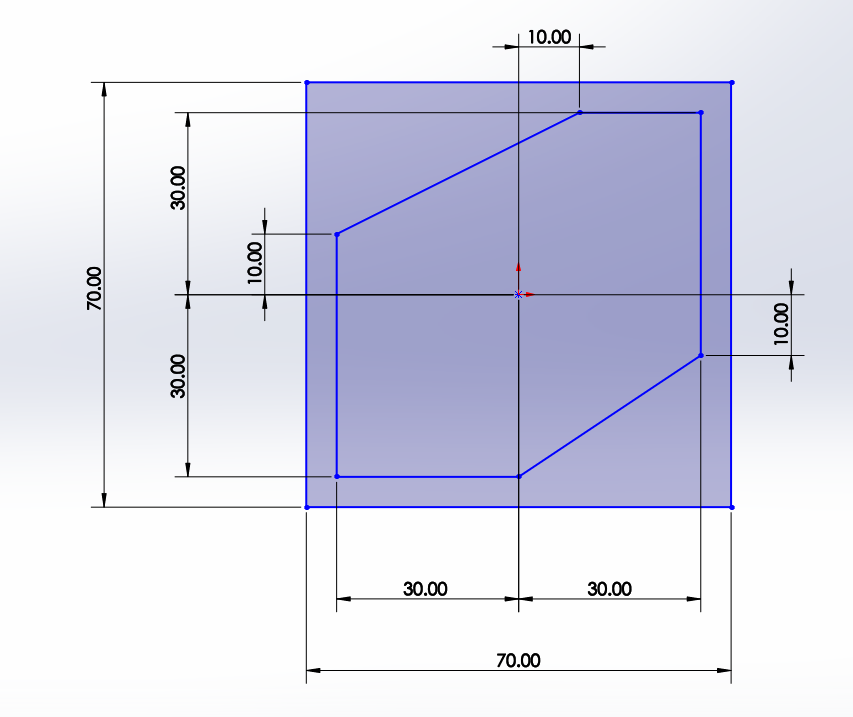

Bài tập 1 . ( Mình sử dụng bù dao trái G41 để gia công )



%

O0001  ;

G21 G40 G49 G80 G15  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

T1M6  ;

G90 G54 G0 X0. Y0.  ;

G43 H1 Z100.  ;

Z50.  ;

Z10.  ;

Z5.  ;

X-60. Y-60.  ;

Z2.  ;

S1000 M3  ;

M8  ;

G1 Z0. F100  ;

Z-1.  ;

G41 D1 X-30. Y-50. F200  ;

Y10.  ;

X10. Y30.  ;

X30.  ;

Y-10.  ;

X0. Y-30.  ;

X-30.  ;

Y-25.  ;

G3 X-50. Y-50. R10.  ;

G40 G1 X-60. Y-60.  ;

M5  ;

M9  ;

G91 G28 Z0.  ;

G91 G28 X0. Y0.  ;

M30  ;

%

Read More

Tiện thô dọc trục ( con Tượng cờ Vua ) .

( Do phần mềm CIMCO EDIT mình mô phỏng không chính xác biên dạng , nhưng nếu đưa CODE vào SSCNC thì biên dạng chính xác hơn )

%

O0007  ;

G21 G40  ;

G28 U0.  ;

G28 W0.  ;

T0101  ;

G0 Z10.  ;

Z5.  ;

X32.  ;

Z2.  ;

M8 ;

S1000 M3 ;

G71 U0.8 R1. ;

G71 P10 Q32 U0.2 W0.1 F0.1  ;

N10  G1 X0.  ;

N12  Z0.  ;

N14  G3 X4. Z-4. R2.5  ;

N16  G3 X17. Z-23.06 R20.  ;

N18  G3 X15. Z-27. R2.  ;

N20  G2 X16. Z-58.02 R45.  ;

N22  G3 X20. Z-60.02 R2.  ;

N24  G1 Z-61.02  ;

N26  G3 X26. Z-69.99 R6.  ;

N28  G1 X30. Z-71.99  ;

N30  Z-74.99  ;

N32  X32.  ;

G0 X33.  ;

M9  ;

M5  ;

G28 U0.  ;

G28 W0.  ;

M01  ;

T0202  ;

G0 Z10.  ;

Z5.  ;

X32.  ;

Z2.  ;

M8  ;

S1200 M3  ;

G70 P10 Q32 F0.05  ;

G0 X33.  ;

M9  ;

M5  ;

G28 U0.  ;

G28 W0.  ;

M30  ;

%

Read More
