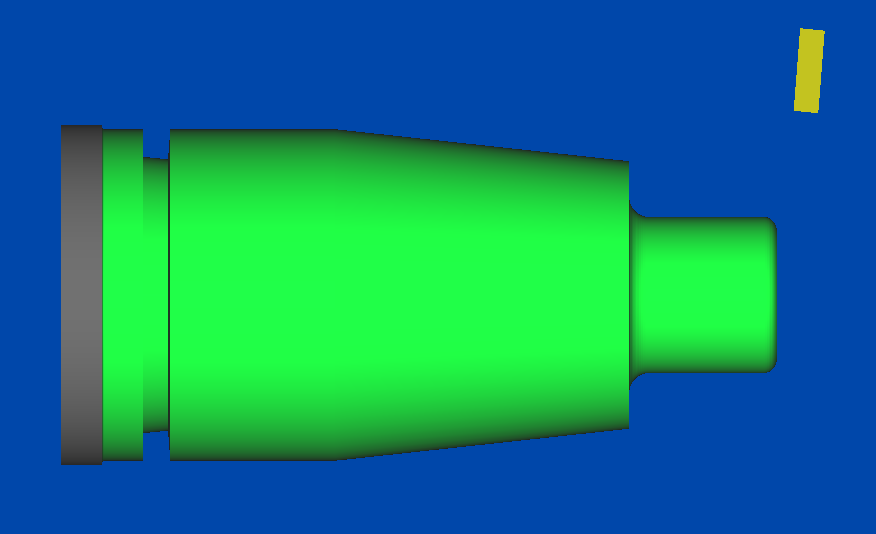

( Do phần mềm CIMCO EDIT mình mô phỏng cắt rãnh không hiển thị 2 rãnh đã cắt , nhưng nếu đưa CODE vào SSCNC thì sẽ ra nhé )
%
O0005 ;
G21 G40 ;
G28 U0. ;
G28 W0. ;
T0101 ; ( Dao tiện thô )
G0 Z10. ;
Z5. ;
X38. ;
Z2. ;
O0005 ;
G21 G40 ;
G28 U0. ;
G28 W0. ;
T0101 ; ( Dao tiện thô )
G0 Z10. ;
Z5. ;
X38. ;
Z2. ;
M8 ;
S1000 M3 ;
G71 U0.8 R1. ;
G71 P10 Q28 U0.2 W0.1 F0.1 ;
N10 G1 X0. ;
N12 Z0. ;
N14 X13. ;
N16 G3 X17. Z-2. R2. ;
N18 G1 Z-16. ;
N20 G2 X21. Z-18. R2. ;
N22 G1 X29. ;
N24 X36. Z-54. ;
N26 Z-82. ;
N28 X38. ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
S1000 M3 ;
G71 U0.8 R1. ;
G71 P10 Q28 U0.2 W0.1 F0.1 ;
N10 G1 X0. ;
N12 Z0. ;
N14 X13. ;
N16 G3 X17. Z-2. R2. ;
N18 G1 Z-16. ;
N20 G2 X21. Z-18. R2. ;
N22 G1 X29. ;
N24 X36. Z-54. ;
N26 Z-82. ;
N28 X38. ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
M01 ;
T0202 ; ( Dao tiện tinh )
G0 Z10. ;
Z5. ;
X38. ;
Z2. ;
M8 ;
S1200 M3 ;
G70 P10 Q28 F0.05 ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
S1200 M3 ;
G70 P10 Q28 F0.05 ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
M01 ;
T0303 ; ( Dao tiện rãnh có bề rộng 3 mm )
G0 Z10. ;
Z5. ;
X38. ;
Z-77. ;
M8 ;
S500 M3 ;
S500 M3 ;
G75 R1. ;
G75 X30. Z-69. P200 Q8000 F0.5 ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
M30 ;
%
G75 X30. Z-69. P200 Q8000 F0.5 ;
G0 X40. ;
M9 ;
M5 ;
G28 U0. ;
G28 W0. ;
M30 ;
%
